Автомат для производства туалетной бумаги CDH-1575-YE оснащен двумя основными компонентами, а именно орбитальной пилой и устройством перемотки рулонов.
A. Описание

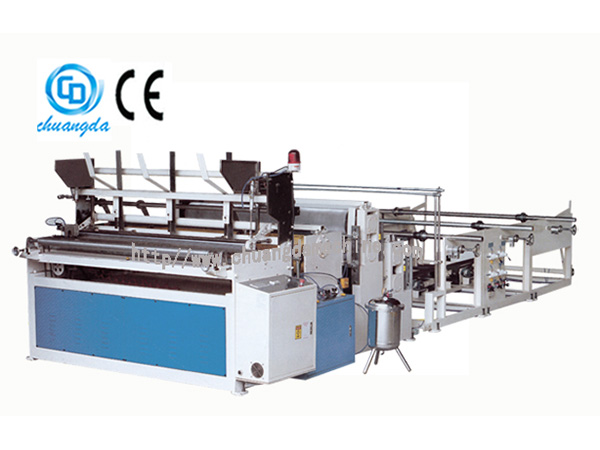

Устройство размотки-намотки рулонов идет с расширенным ПЛК, преобразователем частоты, электрическим тормозом, интерфейсом человек-машина и сенсорным экраном. Благодаря системе перемотки без втулки обеспечивается более эффективное производство.
B. Основные характеристики
1. Автоматическая загрузка и замена втулки. После вывода перемотанной продукции станок возвращается в исходное положение и начинает процесс перемотки нового материал. Размер бумажной втулки рулона можно изменить в течение одной минуты.
2. Одновременные автоматические процедуры: обработка боковой кромки, распыление клея и запечатывание пачки. Готовая продукция идет с хвостиком с 10-18 мм для удобства использования. При этом оборудование позволяет значительно сократить расход бумаги и тем самым снизить стоимость производства.
3. Настройка параметров и отображение неисправностей осуществляется при помощи сенсорного экрана.
4. Три дисковых ножа обеспечивают четкую линию перфорации. Коробка передач идет с большим диапазоном регулирования.
5. Трехуровневая стойка разматывания рулонов, пневматический механизм загрузки бумаги и широкая лента пневмоподачи. Независимое устройство регулирования натяжения для каждого рулона.
6. Система точечного двустороннего тиснения позволяет получать готовую продукцию с однородной поверхностью, мягкой текстурой и красивыми изображениями.
| Электропитание | 3 фазы, 380 В, 50 Гц |
| Общая мощность | 9 кВт |
| Производительность | 180-200 м/мин. |
| Диаметр готового рулона | Φ60-150 мм (регулируемый) |
| Диаметр втулки готового рулона | Φ32-50 мм |
| Диаметр рулона исходного материала | ≤Φ1100 мм (также доступны другие размеры) |
| Диаметр втулки исходного материала | 3″ (76.2 мм) (также доступны другие размеры) |
| Шаг перфорации | 90-160 мм (опционно - пневматическое листоотделяющее устройство) |
| Расстояние между точками перфорации | 10-15 мм |
| Производительность | 0-160 м/мин. |
| Настройка параметров | Сенсорная клавиша, ЖК-экран, панель управления |
| Программируемый контроллер | ПЛК Delta (ПЛК прочих торговых марок - опционно) |
| Система привода | Привод с бесступенчатым изменением скорости, гарантия точности длины готовой продукции. |
| Система тиснения | 2 комплекта валов, сталь к резине |
| Стойка для разматывания рулонов | 1-3 уровня |
| Пневмоститема | Воздушный компрессор: 3 л.с., давление воздуха: 5 кг/см2 (готовится заказчиком) |
| Мощность | Частотное регулирование скорости, 9 кВт |
| Габариты оборудования | 6200×4200×1800 мм (Д×Ш×В) |
| Масса | 6800 кг |
D. Схема техпроцесса
Подача бумаги-основы → лощение → нанесение перфорации → выравнивание → перемотка → нанесение клея и запечатывание → вывод готовой продукции

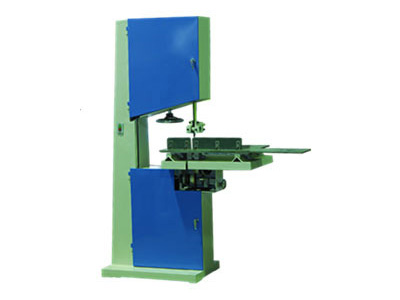

A. Характеристика
1. Пила может быть скомпонована с перфорационным станком и оборудование для производства бумажных косметических салфеток для лица.
2. Установка осуществляет резку исходного материала на рулоны бумаги нужной длины и ширины.
3. Наличие устройства автоматической заточки лезвия и мобильной рабочей платформы.
4. Стабильная работа оборудования и высокая эффективность производства.
5. Линейные подшипники обеспечивают более гладкое скольжение направляющей.
6. Защитное устройство предназначено для гарантии безопасности производства.
| Размер изделия | ≤200 мм |
| Диаметр изделия | ≤180 мм |
| Производительность | 1800 кг |
| Мощность | 1.5 кВт |
| Габариты установки | 1800×500×1900 мм |
| Масса орбитальной пилы | 500 кг |
